KONVERSI KONTUR SHP KE LAYER 3D CAD

cara melakukan konversi layer  kontur dari  format ESRI shapefile (shp) menjadi  layer CAD dengan tetap ingin  mendapatkan nilai z nya atau elevasi dari kontur tersebut.

Saya mencoba membuat mini tutorial untuk menjawab pertanyaan tersebut.

Cara pertama menggunakan ArcGIS plus extension 3D Analyst.  Layer kontur dalam format shp terlebih dahulu di konversi menjadi 3D menggunakan fasilitas yang tersedia di 3D Analyst. Kemudian hasilnya (default file name-nya dddfeat1.shp) di import dari AutoCAD (Map). Berikut adalah tahapan proses tersebut disertai dengan screenshot :

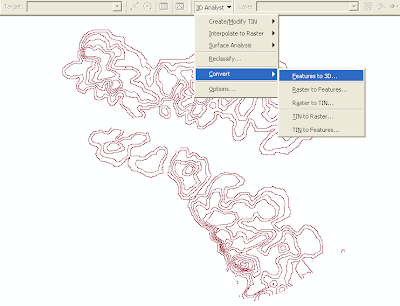

1. 3D Analyst –> Convert Features to 3D

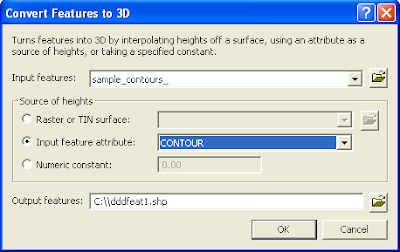

2. Tentukan input features-nya, lalu tentukan source of heights . Nilai elevasi dari layer kontur format file shp terdapat di attribute, untuk itu pilih input feature attribute pilih nama field yang memiliki nilai elevasi tersebut. Secara default file name hasil konversi adalah dddfeat1.shp.


3. File hasil konversi (dddfeat1.shp) selanjutnya di import di program CAD. Buka AutoCAD (Map), dari menu Map –> Tools –> Import


4. Dari jendela Import yang terbuka, arahkan ke drive/folder tempat  file dddfeat1.shp disimpan. Pastikan  Files of type adalah ESRI Shape. Klik OK


5. Lihat gambar diatas, klik pada tulisan <None> pada kolom Data. Anda akan mengisikan sumber nilai elevasi pada jendela yang terbuka seperti pada gambar dibawah ini. Pilih Create Object Data, lalu klik Select Fields.


6. Pada jendela Object Data Mapping seperti gambar dibawah ini, pilih field yang akan digunakan sebagai input. Klik OK


7. Zoom to Extent untuk melihat kontur hasil konversi. Untuk melihat nilai elevasi kontur, pilih salah satu garis kontur, lihat properties-nya (klik kanan).

Cara kedua, jauh lebih simple, dengan menggunakan software Global Mapper. Buka file kontur dalam format shp, kemudian dari menu File –> Export Vector Data–> Export DXF.

Dari jendela DXF Export Options yang terbuka, pastikan Anda mencentang pilihan ‘Create 3D Feature Using Loaded Elevation Data’. Klik OK, simpan dengan nama file yang Anda kehendaki.

Kini Anda sudah memiliki file 3D dengan format dxf yang bisa di buka di program AutoCAD.

Punya alternative lain cara melakukan konversi layer  kontur dari  format ESRI shapefile (shp) menjadi  layer CAD dengan tetap ingin  mendapatkan nilai z nya atau elevasi dari kontur? Silahkan berbagi ilmu dengan mengisi comment di bawah.

Sumber : http://www.inigis.com
